Notice
Applications
Le module LEC009002 est un détecteur Infra Rouge (IR) détectant tout objet à proximité (train, wagons, voitures, …), et ce sans nécessiter de modifications dans le cablage des voies!
Utilisez 1 ou 2 capteurs, selon votre convenance, pour détecter votre matériel roulant (trains, car système, …), ou tout autre objet à proximité des capteurs.
Les contacts inverseur du relais présent sur le module permettent une utilisation très générique. Quelques cas d’utilisation sont énumérés ci-dessous.
Utilisez 1 ou 2 capteurs, selon votre convenance, pour détecter votre matériel roulant (trains, car système, …), ou tout autre objet à proximité des capteurs.
Les contacts inverseur du relais présent sur le module permettent une utilisation très générique. Quelques cas d’utilisation sont énumérés ci-dessous.
- Automatismes (passage à niveau, déclenchement d’un bruitage,…).
- Signalisation.
- Boucle de retournement.
- Gestion de voies cachée.
Mode de fonctionnement à 1 capteur
Lorsqu’un seul capteur est branché au module, quel que soit le connecteur auquel il est raccordé, le détecteur IR est en mode direct.
Dans ce mode, le relais sera enclenché dès lors qu’un objet passe devant le capteur. Lorsque l’objet sort du champ de vision du capteur, le relais sera relâché après une courte temporisation.
Cette temporisation permet d’éviter des enclenchements intempestifs liés à une discontinuité de l’objet détecté (exemple : l’espacement entre des wagons).
Dans ce mode, le relais sera enclenché dès lors qu’un objet passe devant le capteur. Lorsque l’objet sort du champ de vision du capteur, le relais sera relâché après une courte temporisation.
Cette temporisation permet d’éviter des enclenchements intempestifs liés à une discontinuité de l’objet détecté (exemple : l’espacement entre des wagons).
Mode de fonctionnement à 2 capteurs
Lorsque 2 capteurs sont branchés au module, celui-ci est alors dans un mode bistable.
Dans ce mode, le détecteur enclenchera le relais dès lors qu’un objet passe devant 1 des 2 capteurs. Le relais ne sera relâché que lorsque l’objet passera dans le champ de vision du deuxième capteur.
Dans ce mode, le détecteur enclenchera le relais dès lors qu’un objet passe devant 1 des 2 capteurs. Le relais ne sera relâché que lorsque l’objet passera dans le champ de vision du deuxième capteur.
Câblage

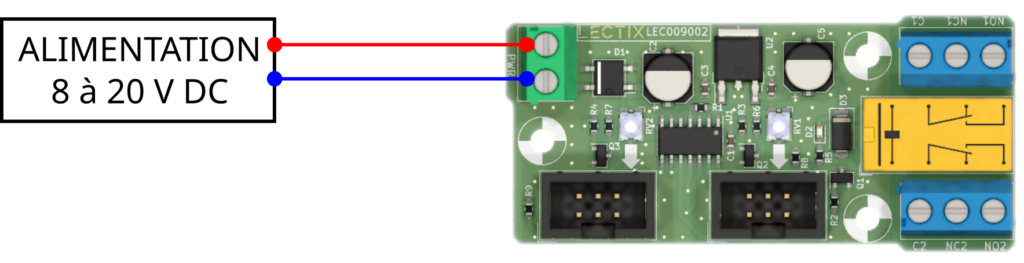

Pour mettre en route ce module, il suffit de connecter une alimentation entre 8 et 20 V DC au bornier d’alimentation et le tour est joué!
Le borner d’alimentation n’est pas polarisé, vous pouvez donc brancher le – et le + de l’alimentation comme bon vous semble. Il ne vous restera plus qu’à brancher le ou les capteurs via le câble fourni et votre module sera prêt à l’emploi.
Le borner d’alimentation n’est pas polarisé, vous pouvez donc brancher le – et le + de l’alimentation comme bon vous semble. Il ne vous restera plus qu’à brancher le ou les capteurs via le câble fourni et votre module sera prêt à l’emploi.
x
Cliquer sur l'image pour l'ouvrir en grand
Installation des capteurs
Les capteurs ont été spécialement conçus pour être faciles à installer. Leur dimensions sont données sur l'image suivante en mm.
Pour garantir un fonctionnement optimal, il est recommandé d’installer les capteurs en respectant les conditions suivantes :
Pour garantir un fonctionnement optimal, il est recommandé d’installer les capteurs en respectant les conditions suivantes :
- Intégrer le capteur directement dans la voie, ou à défaut viser le bas des wagons, de façon à ce que même les convois comportant des wagons plats soient bien détectés.
- Essayer de garantir un éclairage constant autant que faire se peut.
- Régler la sensibilité des capteurs dans les conditions de lumière ambiante maximales.
x
Cliquer sur l'image pour l'ouvrir en grand
Régler la distance de détection des capteurs
La distance de détection peut varier selon la couleur de l'objet qui passe devant le capteur.
Pour vous assurer d'un fonctionnement optimal, il est recommandé d'effectuer ce réglage avec un objet de couleur noir.
La distance de détection pourra alors se régler en plaçant l'objet à la distance désirée du capteur, et en ajustant délicatement le potentiomètre associé à chaque capteur comme indiqué sur la figure ci-contre.
Pour plus d'aisance, il est recommandé d'effectuer ce réglage avec un seul capteur branché à la fois.
Pour diminuer la distance de détection, tourner le potentiomètre dans le sens des aiguilles d'une montre.
Pour augmenter la distance de détection, tourner le potentiomètre dans le sens inverse des aiguilles d'une montre.
Pour vous assurer d'un fonctionnement optimal, il est recommandé d'effectuer ce réglage avec un objet de couleur noir.
La distance de détection pourra alors se régler en plaçant l'objet à la distance désirée du capteur, et en ajustant délicatement le potentiomètre associé à chaque capteur comme indiqué sur la figure ci-contre.
Pour plus d'aisance, il est recommandé d'effectuer ce réglage avec un seul capteur branché à la fois.
Pour diminuer la distance de détection, tourner le potentiomètre dans le sens des aiguilles d'une montre.
Pour augmenter la distance de détection, tourner le potentiomètre dans le sens inverse des aiguilles d'une montre.
Note : Le potentiomètre est très fragile. NE jamais forcer dessus pour ne pas détériorer ou rendre inopérable le module.
Exemples d'utilisation
Déclenchement automatique d'un son

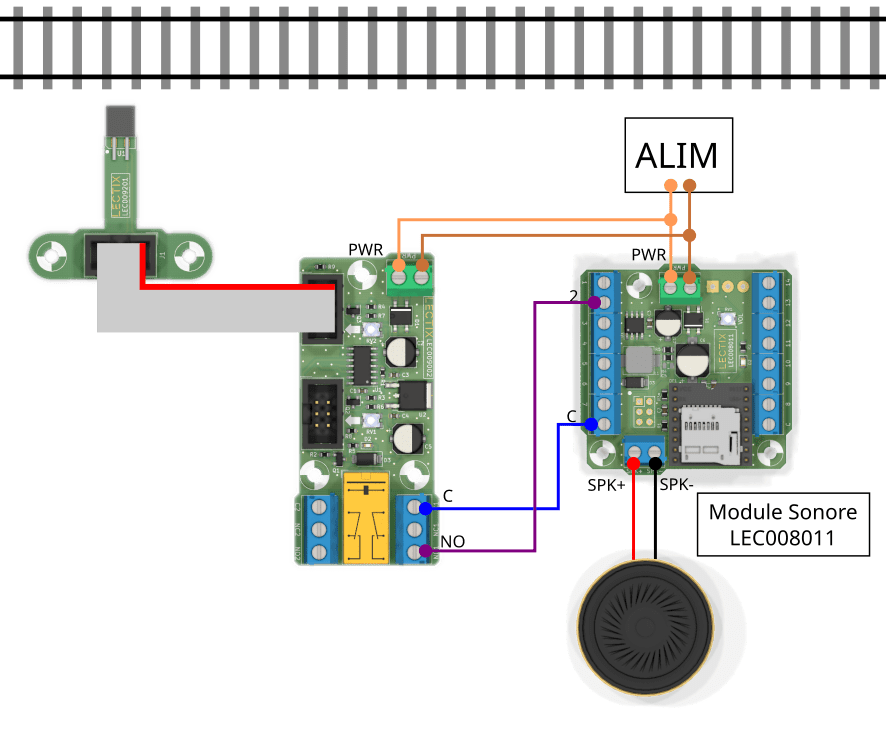

Ce schéma montre comment interconnecter le détecteur IR avec le module sonore LEC008011.Ce montage peut être utilisé pour déclencher un son de manière automatique (ex : un klaxon à l'entrée d'un tunnel, …)
x
Cliquer sur l'image pour l'ouvrir en grand
Boucle de retournement DCC

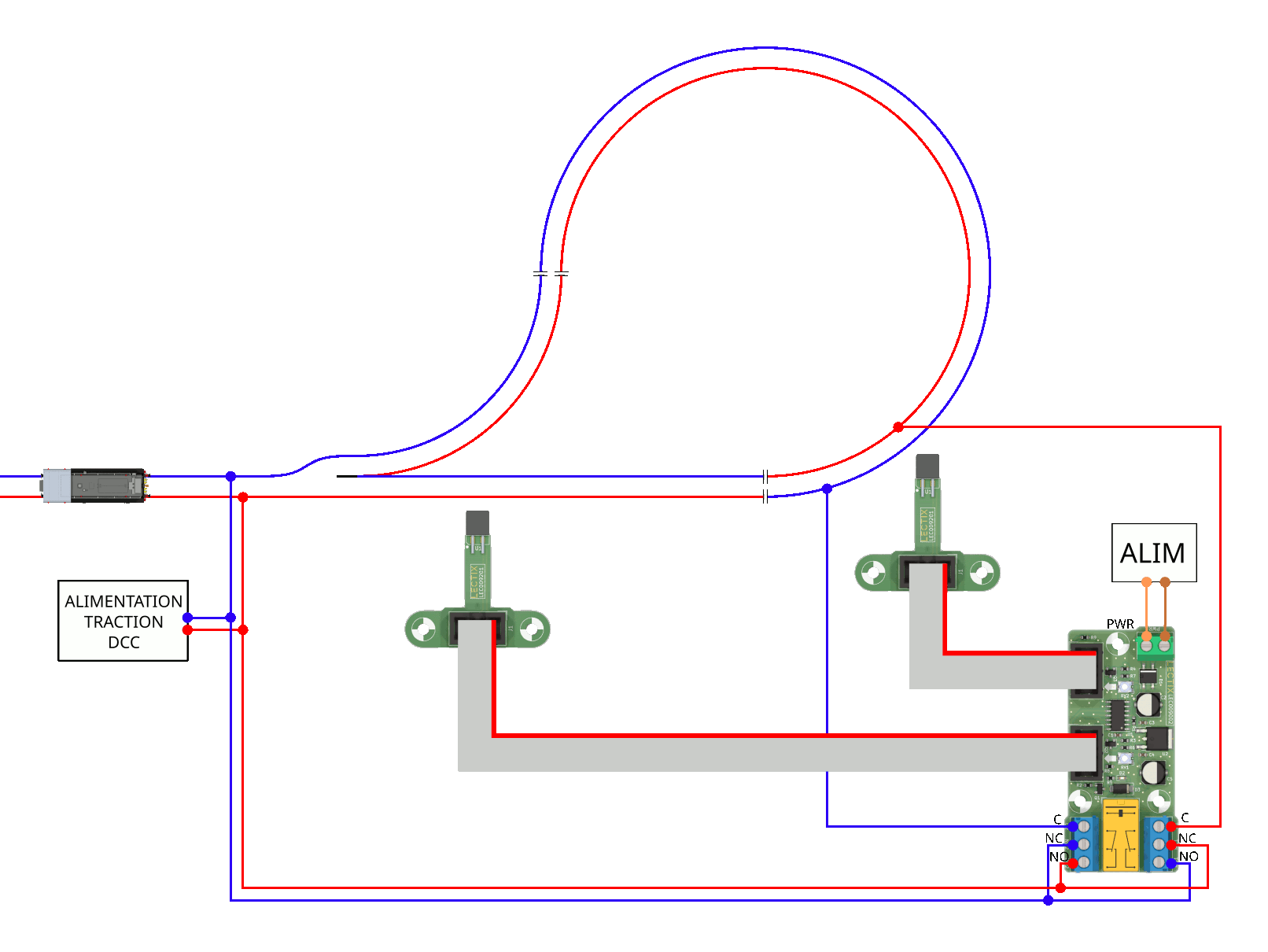

Ce montage simple montre comment il est possible de gérer une boucle de retournement DCC avec ce détecteur IR.Le principe est d'utiliser le relais pour inverser le courant sur la voie de la boucle. On place alors un capteur IR en entrée de boucle, et le deuxième capteur à l'intérieur de la voie isolée.
Attention à laisser suffisamment de place entre un capteur et les coupures de voies!
x
Cliquer sur l'image pour l'ouvrir en grand
