Détecteur d’occupation DCC 1 A

Ce module détecte locomotives, wagons éclairés et essieux graphités sur une zone DCC. Son relais double inverseur peut commander la signalisation, un cantonnement, une voie cachée ou un autre automatisme.

Détecteur d’occupation DCC 1 A LECTIX LEC000042

Caractéristiques techniques

Les principales données du module

  • Détection dans les deux sens de circulation
  • Détection d’un décodeur même lorsque la locomotive est à l’arrêt
  • Seuil de détection réglable
  • Relais double inverseur libre de potentiel
  • Temporisation à la désactivation et entrée FORCE

Description détaillée

Applications, câblage et réglages

Applications possibles

Le LEC000042 est un détecteur d’occupation DCC par consommation de courant. Sa sensibilité réglable permet de détecter une locomotive, même à l’arrêt grâce à la consommation de son décodeur, mais aussi un wagon éclairé, un feu de fin de convoi ou un essieu graphité.

Dès qu’un matériel roulant consomme du courant sur la zone surveillée, le module active son relais double inverseur. Ses deux contacts restent libres de potentiel : ils peuvent commander directement un autre circuit ou transmettre l’information d’occupation à un automatisme.

  • réaliser un cantonnement et espacer automatiquement les trains
  • commander la signalisation d’un canton ou d’une gare cachée
  • protéger une voie cachée en arrêtant le convoi suivant
  • déclencher automatiquement un bruitage
  • commander un passage à niveau ou un autre automatisme

Compatibilité et choix de la version

Cette version accepte jusqu’à 1 A. Elle est destinée en priorité aux réseaux DCC, avec une détection dans les deux sens de circulation. Le même principe électronique peut fonctionner en analogique, mais le câblage et le comportement diffèrent : reportez-vous dans ce cas à la fiche LEC000042A.

Pour un cantonnement DCC, associez le détecteur à un module de freinage LEC001020. Le décodeur de la locomotive doit alors être compatible avec la technologie ABC.

Tableau comparatif des détecteurs d’occupation LECTIXVoir le schéma en grand
Comparer les versions de détecteurs d’occupation
Tableau comparatif des modules de freinage LECTIXVoir le schéma en grand
Comparer les modules de freinage à associer au détecteur

Installation et câblage avec trois fils

Une seule file de rail doit être isolée sur toute la longueur de la zone de détection. Le module s’insère ensuite entre la centrale DCC et ce rail isolé.

  1. Isolez un rail aux deux extrémités de la zone à surveiller.
  2. Branchez la sortie de la centrale DCC sur les bornes A et B du détecteur.
  3. Reliez le rail isolé à l’une des deux bornes B DETECT.
  4. Utilisez les contacts du relais pour raccorder le feu, le module sonore ou l’automatisme choisi.
  5. Testez la détection avant de fixer définitivement le module.
Schéma de câblage du détecteur d’occupation DCC 1 AVoir le schéma en grand
Câblage de base d’une zone de détection DCC

Forcer l’activation du relais

Certains automatismes, par exemple la gestion d’un arrêt en gare, demandent d’activer le relais même si aucun train n’est détecté. Il suffit alors de relier les deux bornes FORCE avec un interrupteur ou un contact équivalent.

Câblage de l’entrée FORCE du détecteur d’occupationVoir le schéma en grand
Activation forcée du relais par un interrupteur

Régler la sensibilité de la détection

Le module est livré avec un réglage standard destiné à détecter la faible consommation d’un décodeur, même lorsque la locomotive est immobile. Si ce seuil ne convient pas à votre matériel, ajustez-le avec le potentiomètre.

Tournez dans le sens des aiguilles d’une montre pour diminuer la sensibilité, et dans le sens inverse pour l’augmenter.

À retenir : Le potentiomètre est fragile. Tournez-le doucement et ne forcez jamais lorsqu’il arrive en butée.

Réglage du seuil du détecteur d’occupationVoir le schéma en grand
Potentiomètre de réglage de la sensibilité

Commander automatiquement un feu bicolore

Un contact inverseur du relais peut alimenter alternativement le rouge ou le vert d’un feu bicolore. Le feu change ainsi d’état dès qu’un train entre dans la zone de détection, sans autre électronique de commande.

Branchement d’un feu bicolore sur le détecteur d’occupationVoir le schéma en grand
Signalisation automatique selon l’occupation de la voie

Protéger un tronçon ou une voie cachée

Ce montage associe le détecteur au module de freinage LEC001020. Lorsque la zone surveillée est libre, le relais shunte le module de freinage et les trains passent normalement. Dès qu’un train occupe la zone, le shunt est supprimé : le convoi suivant reçoit le signal ABC et s’arrête dans la zone d’arrêt.

Cette protection est particulièrement utile dans une voie cachée, où un wagon dételé ou un train arrêté peut ne pas être visible depuis le poste de commande.

À retenir : Le module de freinage n’agit que sur les locomotives munies d’un décodeur DCC compatible ABC.

Protection automatique d’un tronçon avec détecteur et module de freinageVoir le schéma en grand
Protection d’une voie cachée avec arrêt automatique

Déclencher automatiquement un son

Le relais du détecteur peut commander une entrée du module sonore LEC008011. Un klaxon peut ainsi retentir à l’entrée d’un tunnel, une annonce en gare au passage d’un train ou un bruitage lors de l’occupation d’une zone précise.

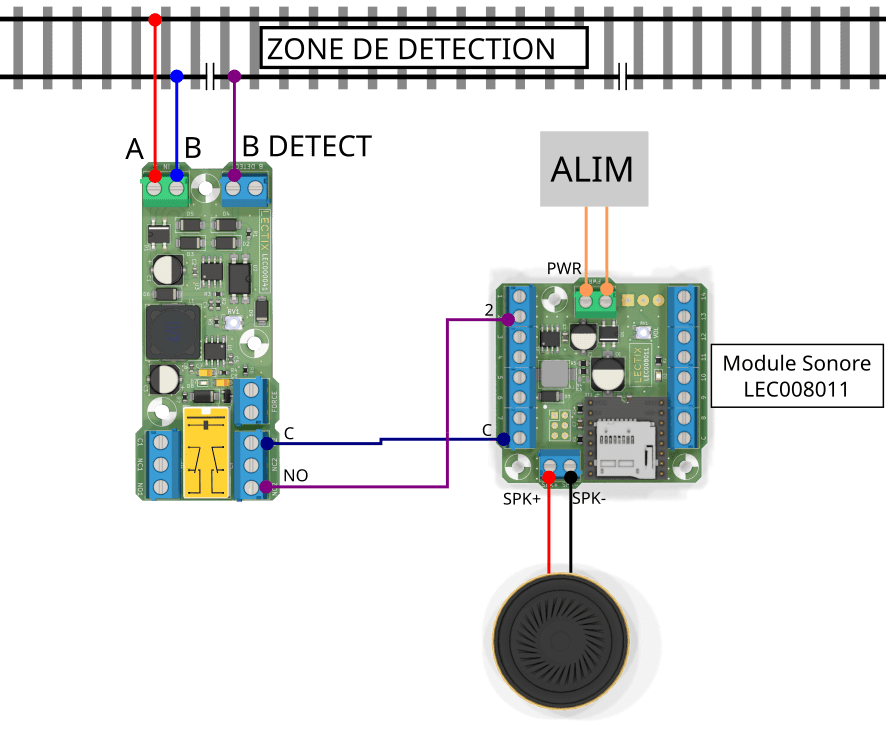

Connexion du détecteur d’occupation au module sonoreVoir le schéma en grand
Déclenchement automatique d’un bruitage

Réaliser un cantonnement simple

Le principe consiste à répéter le montage de protection avec un détecteur LEC000042 et un module de freinage LEC001020 par canton. L’occupation d’un canton provoque l’arrêt du train qui arrive dans le canton précédent.

Ce montage protège la circulation dans un seul sens. Un train arrivant en sens inverse ne reçoit pas le signal d’arrêt prévu par ce câblage.

Schéma d’un cantonnement DCC simpleVoir le schéma en grand
Cantonnement simple sur une voie à sens unique

Ajouter la signalisation au cantonnement

Le second contact inverseur du détecteur reste disponible pour commander un feu bicolore. Le même relais peut donc à la fois protéger le canton précédent et présenter automatiquement le rouge ou le vert selon l’occupation de la voie.

Cantonnement DCC avec feu bicoloreVoir le schéma en grand
Cantonnement avec changement automatique du signal

Intégrer un aiguillage dans une zone de détection

Une zone de détection peut inclure un aiguillage à condition de commuter le rail détecté en même temps que la position de l’aiguille. Il faut disposer d’un contact inverseur lié au moteur d’aiguillage, à un relais ou au bouton de commande.

Les deux schémas ci-dessous montrent le raccordement selon que l’aiguillage se trouve à l’entrée ou à la sortie de la zone.

Aiguillage placé à l’entrée d’une zone de détectionVoir le schéma en grand
Câblage d’un aiguillage à l’entrée de la zone
Aiguillage placé à la sortie d’une zone de détectionVoir le schéma en grand
Câblage d’un aiguillage à la sortie de la zone

Cantonnement complet avec zones de roulage

Ce montage enchaîne plusieurs détecteurs LEC000042 et modules de freinage LEC001020. Chaque canton comporte une zone de roulage et une zone d’arrêt. Les zones d’arrêt peuvent ainsi garder une longueur identique, ce qui rend les distances de freinage plus régulières d’un canton à l’autre.

Cantonnement DCC complet avec zones de roulageVoir le schéma en grand
Enchaînement recommandé de plusieurs cantons

Enchaîner des cantons sans zone de roulage

Ce second schéma montre un cantonnement sans zone de roulage distincte. Il fonctionne, mais impose des zones d’arrêt de même longueur pour conserver un comportement régulier. Le montage avec zones de roulage est donc généralement plus simple à régler.

Cantonnement DCC sans zones de roulageVoir le schéma en grand
Variante de cantonnement sans zone de roulage

Pour aller plus loin

Plans et fichiers de fabrication

Le dossier GitHub rassemble les fichiers techniques disponibles pour réparer, modifier ou refaire ce produit.

Ouvrir le dossier GitHub
