Accessoires · LEC011001

Relais temporisé 3 min 30

Ce module active un relais pendant une durée réglable. Il peut commander un éclairage, une animation ou un autre accessoire.

Télécharger la notice PDF (6 pages)Accéder aux fichiers techniques

Utilisations courantes

Ce que vous pouvez faire avec ce produit

Créer un arrêt temporisé en gare Commander un passage à niveau Allumer un éclairage pendant un temps défini

Caractéristiques techniques

Les principales données du module

Temporisation réglable d’environ 1 seconde à 3 minutes 30
Alimentation de 8 à 16 V, en courant continu ou alternatif
Déclenchement par bouton poussoir, ILS ou autre contact
Réglage simple avec un tournevis

Description détaillée

Applications, câblage et réglages

Applications possibles

Après une impulsion sur son entrée, le relais reste actif pendant une durée réglable d’environ 1 seconde à 3 minutes 30. Ses deux contacts inverseurs autorisent des montages très variés, en analogique comme en DCC.

réaliser un arrêt temporisé automatique en gare
activer un passage à niveau ou une animation pendant un temps défini
déclencher un son à la fin de la temporisation
allumer un éclairage pendant une durée déterminée

Installation et câblage

Branchez une alimentation de 8 à 16 V, continue ou alternative ; 12 V continu convient dans la plupart des installations. Le bornier d’alimentation n’est pas polarisé.

Reliez ensuite les deux bornes de commande à un bouton poussoir, un ILS, un relais, une pédale de voie ou tout autre contact sec. Réglez la durée à l’aide du potentiomètre.

À retenir : Le potentiomètre est fragile : ne forcez jamais en fin de course.

Schéma général du relais temporisé — Alimentation, entrée de commande et contacts du relais

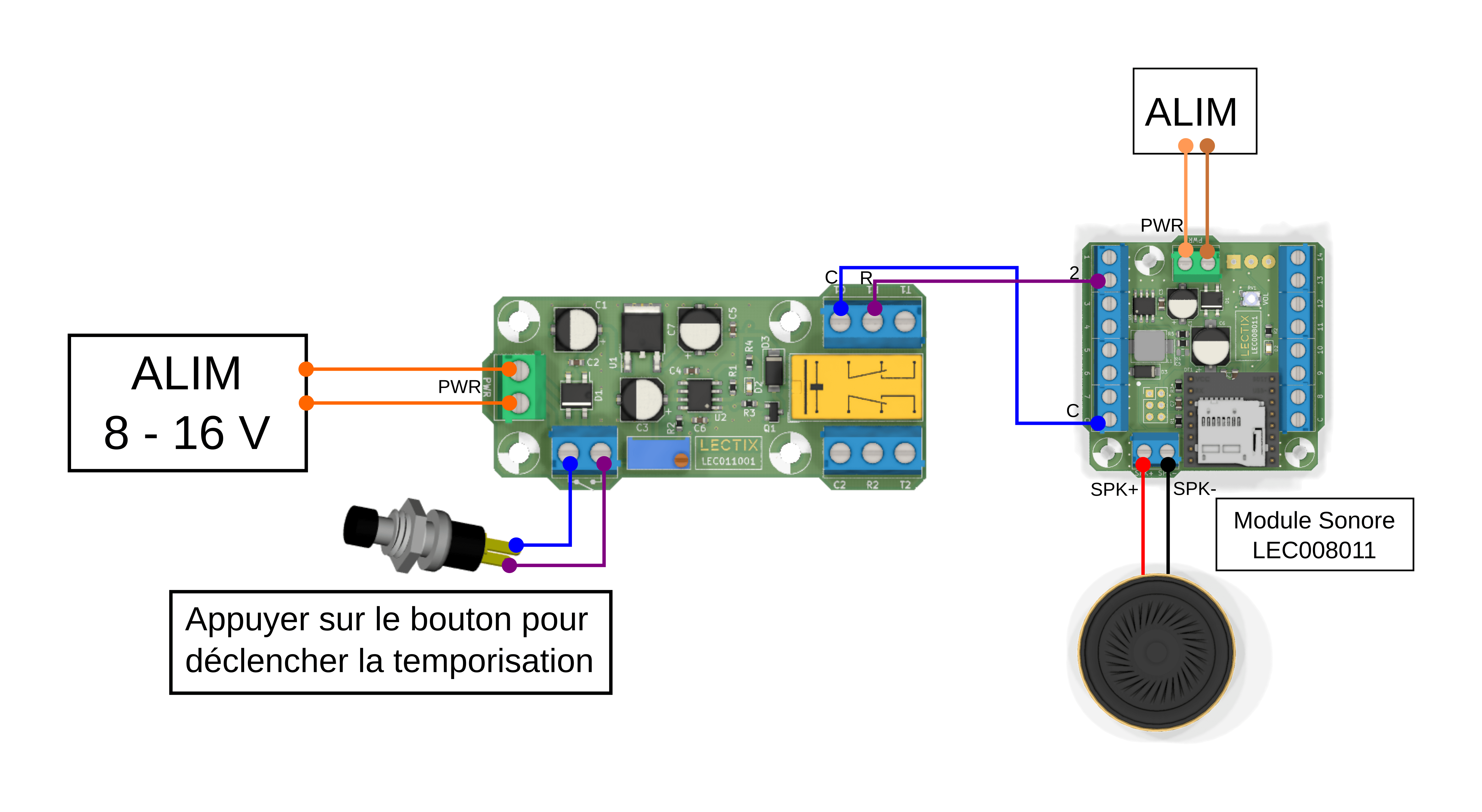

Déclencher un son à la fin d’un délai

Le contact au repos du relais peut alimenter une entrée du module sonore LEC008011 lorsque la temporisation se termine. On peut par exemple déclencher le sifflet du chef de gare juste avant le départ du train.

Relais temporisé raccordé au module sonore — Déclenchement d’un son à la fin de la temporisation

Allumer un éclairage pendant une durée définie

Dans ce montage, une pression sur le bouton déclenche immédiatement l’éclairage. Celui-ci reste allumé pendant toute la durée choisie, puis s’éteint automatiquement.

Commande temporisée d’un éclairage — Éclairage actif pendant la temporisation

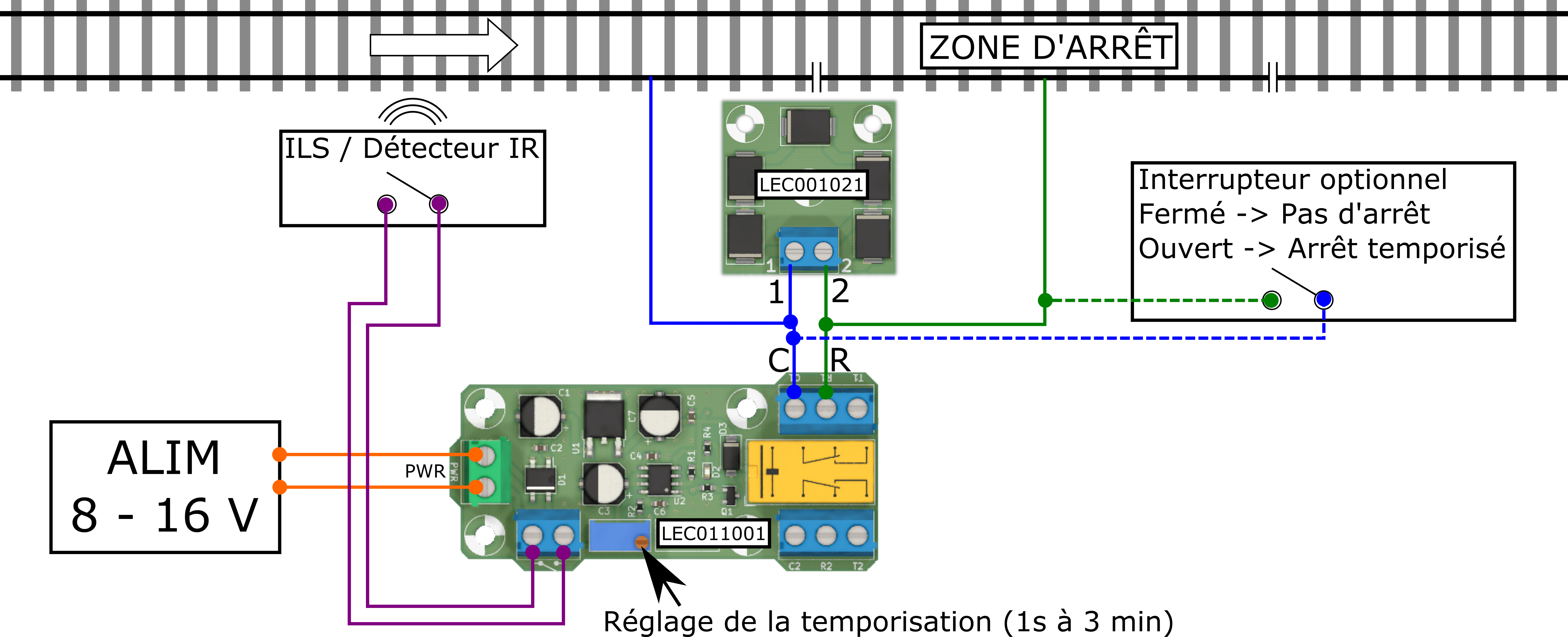

Arrêt temporisé en gare — version DCC

Un ILS, un détecteur infrarouge ou un contact équivalent détecte l’arrivée du train et déclenche la temporisation. Pendant ce délai, le module de freinage n’est plus shunté et ordonne l’arrêt à la locomotive compatible ABC.

À la fin de la temporisation, le relais shunte de nouveau le module de freinage et le train redémarre selon les paramètres de son décodeur. Un interrupteur supplémentaire peut autoriser le passage sans arrêt ou provoquer un départ anticipé.

Arrêt temporisé automatique en gare sur un réseau DCC — Arrêt en gare avec relais temporisé et module ABC

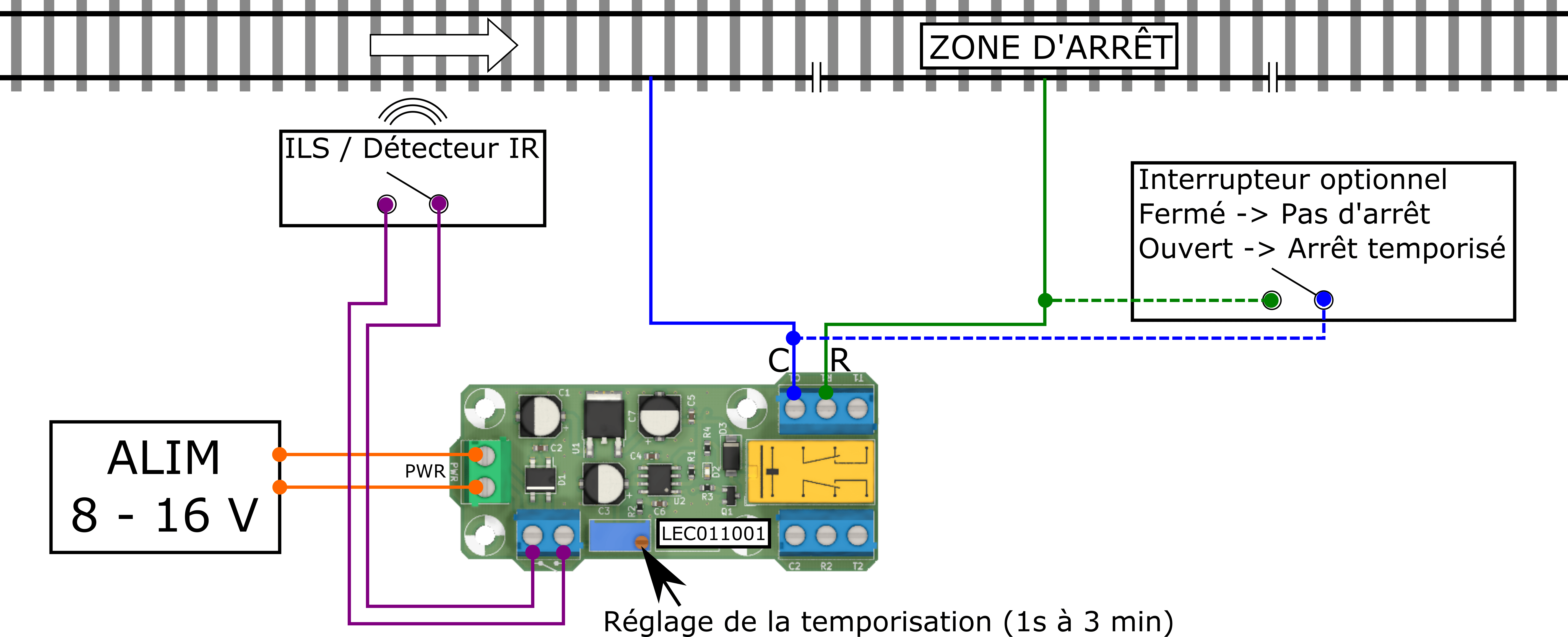

Arrêt temporisé en gare — version analogique

Le capteur d’arrivée déclenche la temporisation et le relais coupe l’alimentation de la zone d’arrêt. À la fin du délai, le relais rétablit le courant et le train repart.

Comme en DCC, un interrupteur facultatif peut permettre de supprimer l’arrêt ou de faire repartir le train avant la fin du temps réglé.

Arrêt temporisé automatique sur un réseau analogique — Coupure temporisée d’une zone d’arrêt analogique

Pour aller plus loin

Plans et fichiers de fabrication

Le dossier GitHub rassemble les fichiers techniques disponibles pour réparer, modifier ou refaire ce produit.

Ouvrir le dossier GitHub
