Relais bistable universel 12V

(4 avis client)

9,90  TTC

  • ALIMENTATION 12 – 16 V AC / DC.
  • 2 CONTACTS INVERSEURS indépendants (DPDT).
  • FAIBLE CONSOMMATION de 15 mA lorsqu'une des bobines relais est alimentée.
  • POUVOIR DE COUPURE de 2A.
Ce produit n'est plus en vente…

… mais vous pouvez trouver les fichiers sources de ce produit sur GitHub.

Rupture de stock

UGS : LEC022001 Catégorie :
Dont éco-participation : 0,01

Ce produit est open source

Ce produit est open source, vous pouvez donc trouver tous les fichiers nécessaires à sa fabrication sur GitHub.
Il n'est pas nécessaire d'être un as de l'électronique pour faire refabriquer ce produit, un tutoriel vidéo vous montre comment faire.

En bref

Ce module est un relais bistable disposant de toutes les protections nécessaires pour être utilisé avec une tension de 12 à 16 V alternative ou continue.
Comme tous les relais bistable, une seule impulsion est nécessaire pour faire basculer les contacts inverseurs d'un côté ou de l'autre, ce qui le rend idéal pour être utilisé avec des ILS ou bien des boutons poussoirs.

Applications

  • Cantonnement analogique
  • Zone de protection faller car system
  • Boucle de retournement
  • Extension de contact inverseurs (aiguillages, relais, interrupteurs, …)
  • Gestion d'un passage à niveau

Utilisation

L'installation de ce module est très simple.
  1. Brancher le commun au pole négatif de l'alimentation.
  2. Pour chacune des bornes R et S, intercaller un interrupteur ou équivalent (ILS, pédale, capteur Hall, contact inverseur, …) entre la borne et le pole positif de l'alimentation.
  3. Les contacts inverseurs du relais réagissent en fonction du bouton sur lequel on appui.
Attention : Il ne faut en aucun cas alimenter les 2 bornes R et S simultanément.
x
Cliquer sur l'image pour l'ouvrir en grand
Appui sur le bouton 'RESET' => les bornes Cx et Rx des contacts inverseurs du relais sont shuntées.
x
Cliquer sur l'image pour l'ouvrir en grand

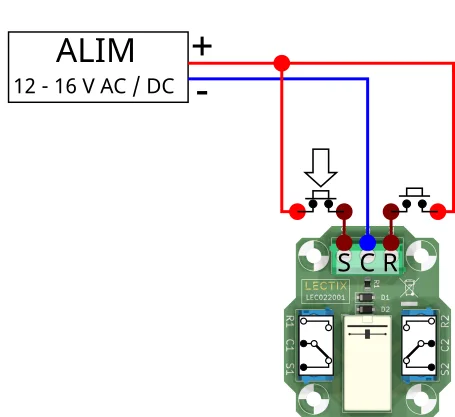

Appui sur le bouton 'SET' => les bornes Cx et Sx des contacts inverseurs du relais sont shuntées.

Exemples d'utilisation

Extension d'un contact inverseur

Dans certains cas, on ne dispose pas de suffisamment de contacts inverseurs, que ce soit parce qu'un interrupteur n'en possède pas suffisamment, qu'un moteur d'aiguillage n'en ait plus a disposition, etc..

Il est possible grâce à un relais bistable tel que présent sur ce module de rajouter un contact inverseur supplémentaire.
x
Cliquer sur l'image pour l'ouvrir en grand
